Montages complexes



Pile

Nous avons déjà rencontré des circuits simples. Ils sont constitués de:





1 générateur ( 1 pile 4,5 V) qui produit le courant électrique.


2 fils conducteurs qui transportent le courant dans le circuit fermé.


1 consommateur qui transforme l’énergie électrique en lumière, chaleur, mouvement,...

Ampoule

Générateur

Conducteur

Consommateur

Si on branche plusieurs consommateurs sur un seul générateur, il existe plusieurs façons de réaliser le circuit. Avec 3 ampoules A, B et C, nous obtenons 3 circuits différents:

Montage en parallèle

Montage en série

Montage mixte

Les lampes sont reliées séparément au générateur.



Les lampes A, B et C brillent avec la même forte intensité.


Si je dévisse l’ampoule B

seule B s’éteint.

Les lampes sont alignées comme les perles d’un collier sur le même fil.


Les lampes A, B et C brillent avec la même faible intensité.


Si je dévisse l’ampoule B

A, B et C s’éteignent.





C brille mieux que A et B.




Si je dévisse l’ampoule B

A et B s’éteignent.

A

B

C

A

A

B

B

C

C

Fin de la page

Suite du cours: les lampes électriques

Retour au portail des sciences

Retour au portail de l’électricité

Sciences.html
Electricite.html
Lampes.html
mailto:jeanduperrex@bluewin.ch?subject=Courrier%20du%20site

A télécharger

Circuit avec plusieurs consommateurs

Circuit avec plusieurs générateurs

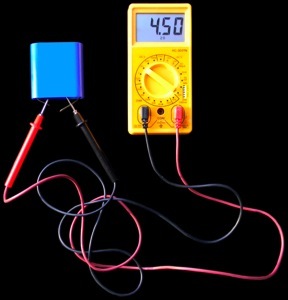

Le voltmètre est un appareil qui permet de mesurer la tension (ou différence de potentiel) aux pôles de la pile. Cette tension s’exprime dans une unité: le volt [V].

Lorsque nous mesurons la tension aux pôles d’une pile 1,5 V nous lisons : 1,5 V.

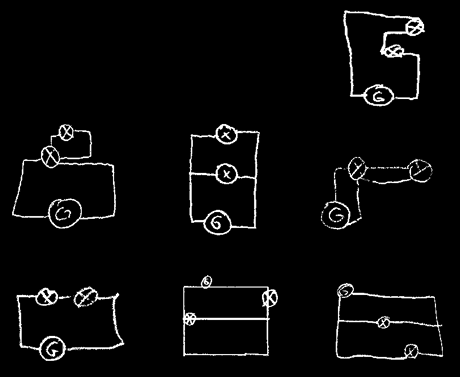

7 élèves ont tenté de faire le schéma de ce circuit. Lequel est le meilleur?

1

2

3

4

5

6

7

Lorsque je branche une ampoule sur une pile, elle brille normalement pendant un certain temps.

Lorsque je place 2 piles en parallèle, l’ampoule brille normalement mais 2 fois plus longtemps.

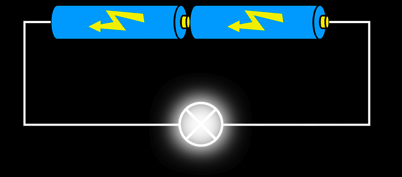

Lorsque je place 2 piles en série, l’ampoule ne brille pas plus longtemps mais 2 fois plus fort.

Lorsque nous mesurons la tension aux pôles de 2 piles 1,5 V placées en série nous lisons : 3 V.

Lorsque nous mesurons la tension aux pôles de 2 piles 1,5 V placées en parallèle nous lisons : 1,5 V

circuit n° 1

circuit n° 2

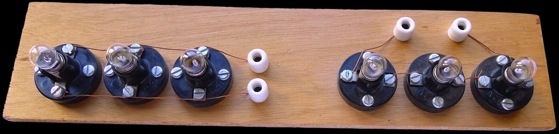

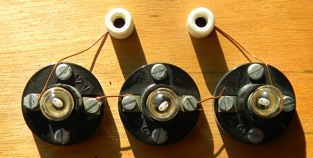

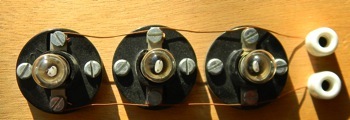

J’ai fixé 2 circuits sur une planchette. L’un de ces 2 circuits comporte 3 ampoules placées en série. Clique dessus.

111111111111111.html
11111111111111.html

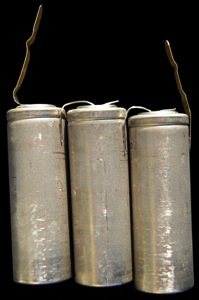

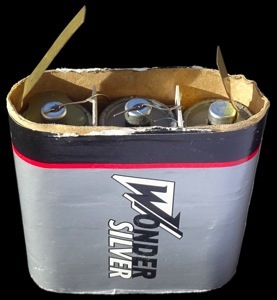

La pile 4,5V que nous utilisons est en réalité formée de 3 piles 1,5 V placées en série.

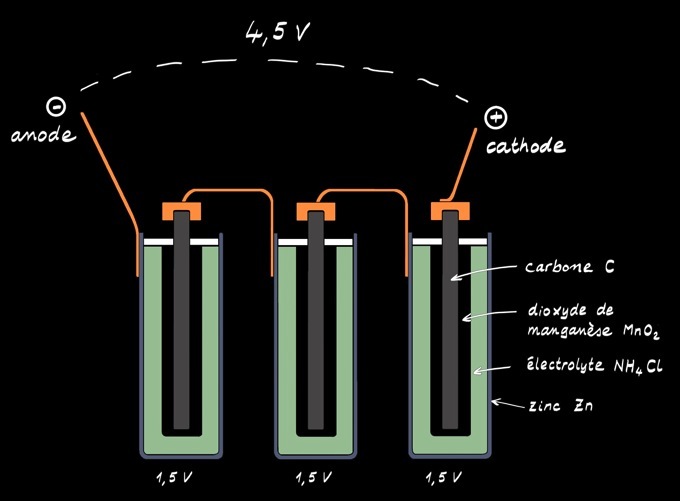

La pile 4,5V que nous utilisons est en réalité formée de 3 piles 1,5 V placées en série. Nous pouvons la représenter par le schéma suivant:

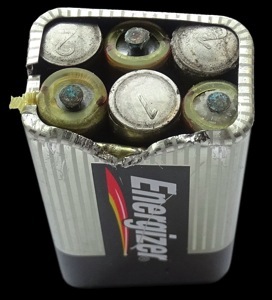

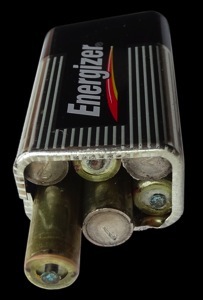

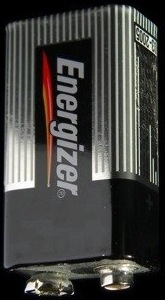

J’ai démonté une pile 9V pour voir comment c’est à l’intérieur. comment peut-on la représenter avec un schéma?

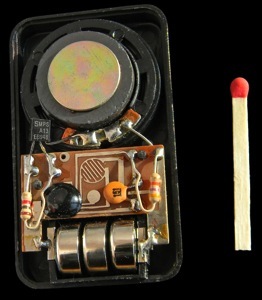

J’ai démonté un petit sac à rire. Essaie de reconnaître les éléments qui le constituent. Comment les piles boutons sont-elles placées?

Ou plus simplement :

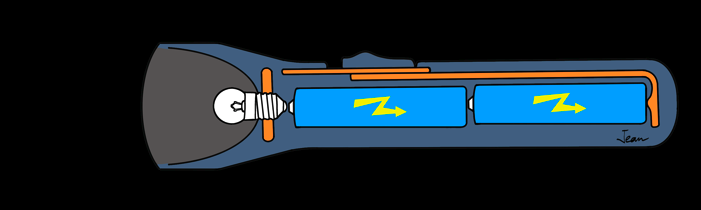

le circuit est ouvert: le courant ne passe pas

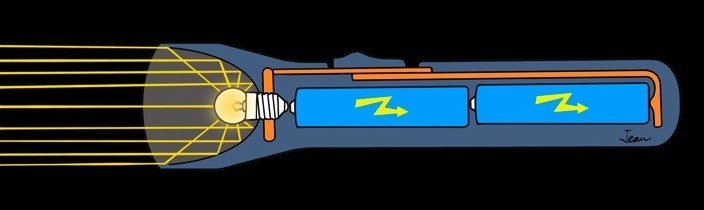

le circuit est fermé: le courant passe

interrupteur

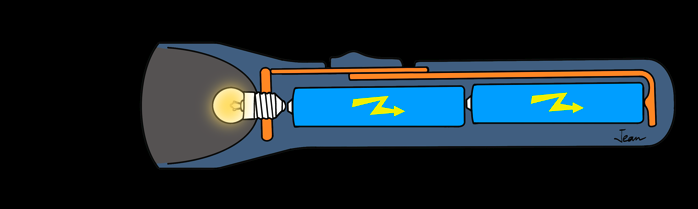

Le courant est produit par 2 piles 1,5V placées en série: la tension totale est donc de 3V

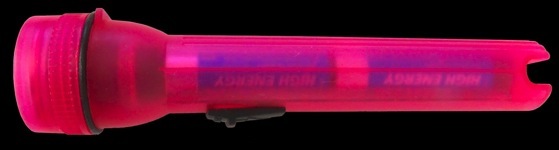

on voit les 2 piles 1,5V placées en série

la lampe est éteinte

la lampe est allumée

miroir parabolique

Le miroir parabolique permet de rassembler tous les rayons lumineux et de les envoyer en un faisceau parallèle dans la direction voulue.

Représente avec un schéma les 2 circuits ci-dessous:

3 piles
