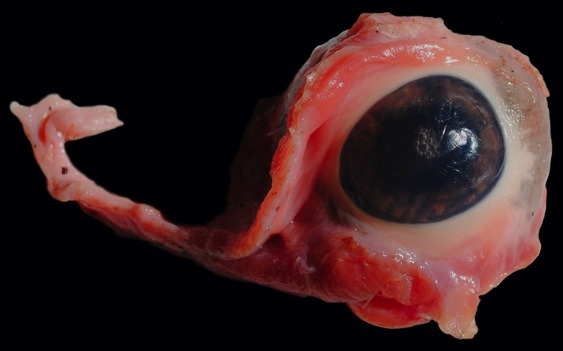

Dissection de l’oeil
la pupille
(“trou” dans l’iris)
l’iris
la sclérotique
(“blanc de l’oeil”)
les cils
la paupière supérieure
la paupière inférieure
le caroncule lacrymal

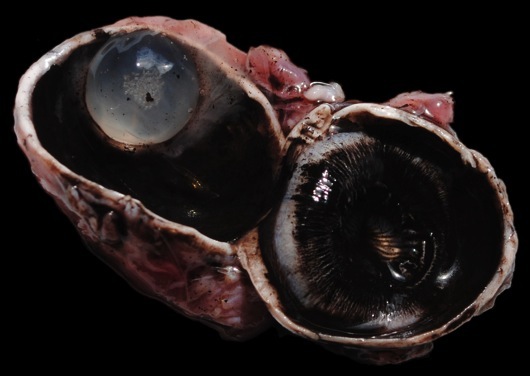

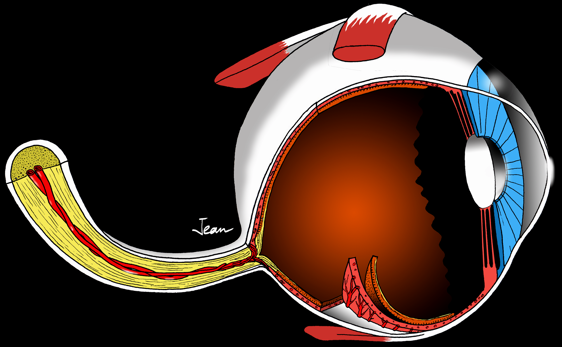

Anatomie interne de l’oeil
le nerf optique
vaisseaux sanguins
les muscles ciliaires
les muscles oculomoteurs
le cristallin
l’iris
la cornée
la sclérotique
la rétine
le cristallin
(déplacé)
les muscles oculomoteurs
l’iris
la cornée
la sclérotique
la rétine
la sclérotique
les muscles ciliaires

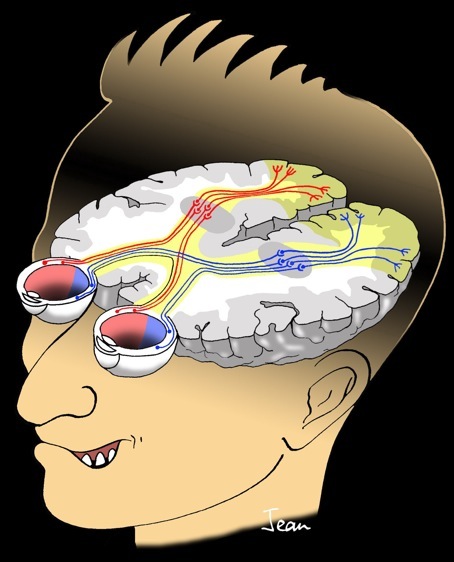

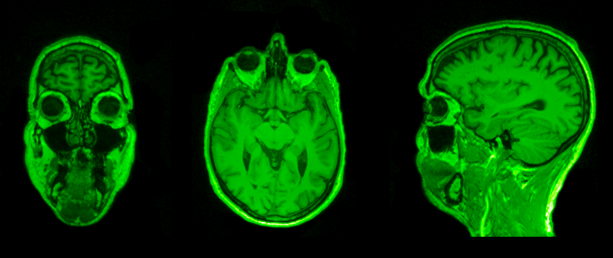

Le système visuel
croisement des nerfs optiques
(chiasma optique)
cortex visuel
le thalamus
(relais des voies visuelles)
la rétine
(champ visuel gauche)
la rétine
(champ visuel droit)

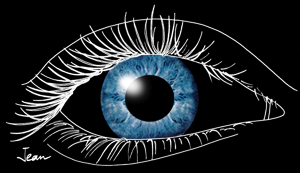

Anatomie externe de l’oeil
Réaction de la pupille à la lumière
L’oeil et l’appareil de photo
Pathologie de l’oeil
Fiche à compléter
Les illusions d’optique
La tache aveugle
vision stéréoscopique
Fin de la page

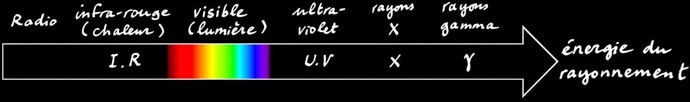

longues ondes
ondes courtes
•
•
basse fréquence
énergie faible
haute fréquence
énergie élevée
•
•
L’oeil est capable de capter la partie du spectre électromagnétique qu’on appelle lumière. La détection de cette lumière se fait dans la rétine qui tapisse le fond de l’oeil. Des cellules spécialisées (les cônes et les bâtonnets) traduisent le signal lumineux qui vient de notre environnement en signal nerveux qui est envoyé au cerveau, spécialement dans le cortex visuel.
la pupille
l’iris

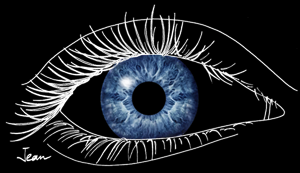

La pupille est un “trou” dans l’iris qui laisse passer plus ou moins de lumière. C’est l’équivalent du diaphragme de l’appareil de photo. L’iris est formé de 2 muscles antagonistes:
•
le muscle sphincter pupillaire qui réduit la pupille en se contractant.
le muscle dilatateur de la pupille qui “dilate” la pupille en se contractant.
•

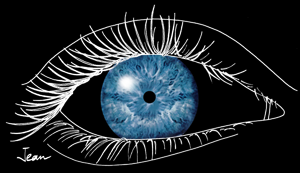

pupille contractée (myosis)

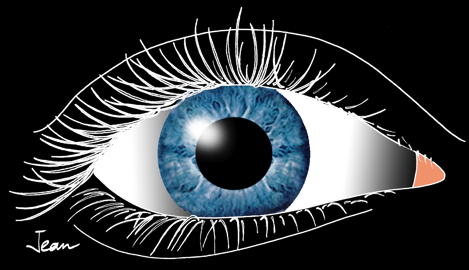

pupille dilatée (mydriase)
mydriase provoquée par l’atropine
au fond de l’oeil: la rétine

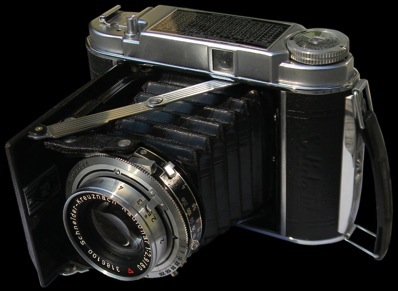

Appareil de photo Zeiss Ikon Nettar
avec objectif Schneider-Kreuznach
L’ouverture du diaphragme permet de laisser entrer plus de lumière: c’est l’équivalent de l’iris de l’oeil

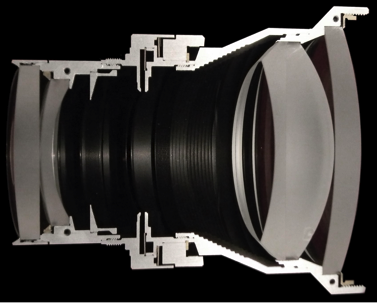

Téléobjectif d’un appareil de photo en coupe
lentilles convergentes
(convexes)

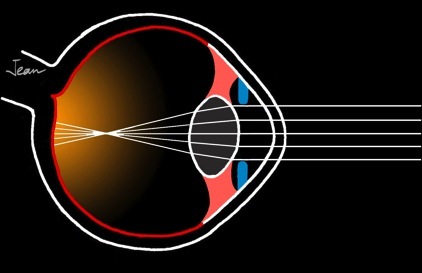

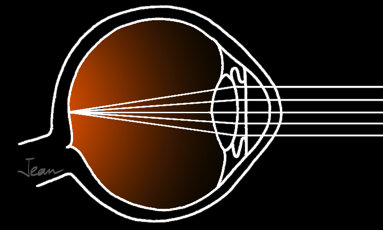

oeil emmétrope (normal)
l’image nette se forme sur la rétine

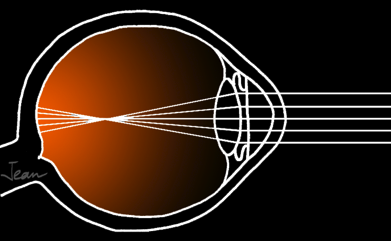

oeil myope
l’image nette se forme devant la rétine

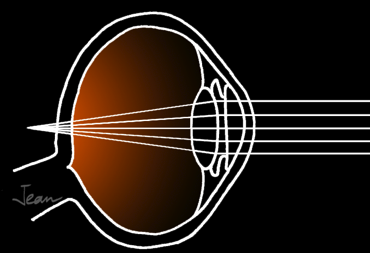

oeil hypermétrope
l’image nette se forme derrière la rétine
correction: lentilles convexes
(convergentes)
correction: lentilles concaves
(divergentes)

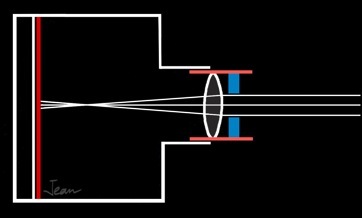

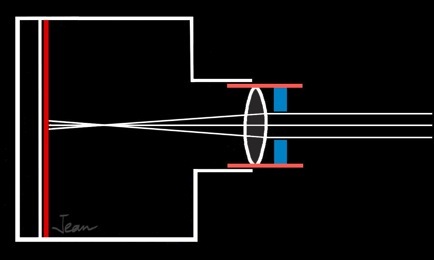

camera obscura
(chambre noire)
capteurs de lumière (photorécepteurs)
mise au point
(zoom)

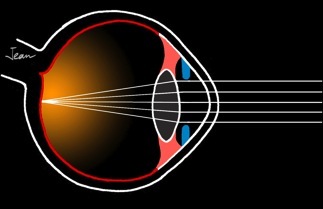

cristallin: lentille convergente
diaphragme
rayons lumineux
muscle ciliaire
iris
rayons lumineux
rétine
(photorécepteurs)

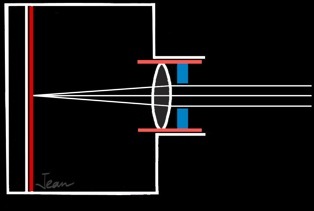

Dans un appareil de photo,
la mise au point de l’image se fait en déplaçant la lentille qui est rigide.

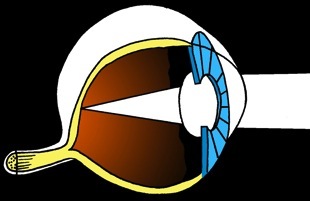

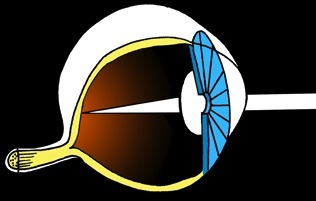

La modification du rayon de courbure du cristallin (lentille) permet de régler la convergence des rayons lumineux.
Dans l’oeil,
la mise au point de l’image se fait en déformant la lentille qui est souple.
lentille convergente
L’étrange regard que David Bowie portait sur le monde lui venait d’une mydriase permanente provoquée par un coup porté sur les muscles de l’iris de l’oeil gauche.

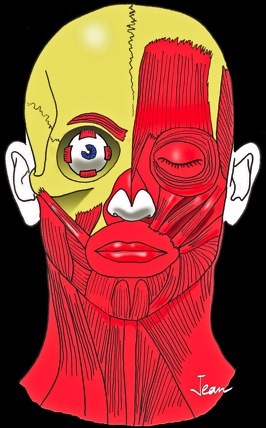

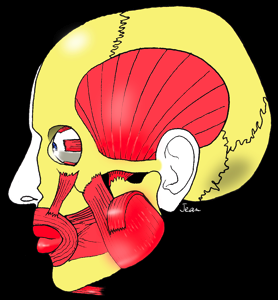

Mobilité de l’oeil
muscles oculomoteurs
la choroïde

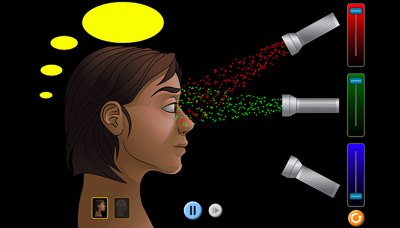

La vision des couleurs
